什麽是RS485總線，RS485總線典型電路介紹

瀏覽次數：發布時間：2021-12-02

       RS485總線是一種常見的串行總線標準，采用平衡發送與差分接收的方式，因此具有抑製共模幹擾的能力。在一些要求通信距離為幾十米到上千米的時候，RS485總線是一種應用最為廣泛的總線。而且在多節點的工作係統中也有著廣泛的應用。

       RS485總線典型電路介紹

       RS485電路總體上可以分為隔離型與非隔離型。隔離型比非隔離型在抗幹擾、係統穩定性等方麵都有更出色的表現，但有一些場合也可以用非隔離型。

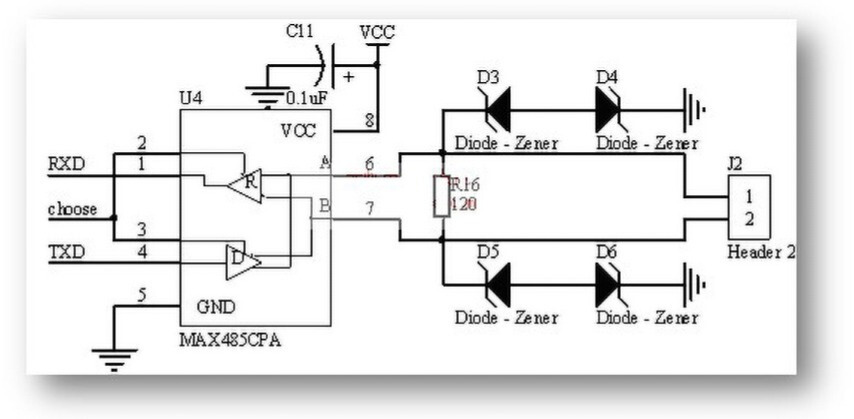

       羞羞视频在线就先講一下非隔離型的典型電路，非隔離型的電路非常簡單，隻需一個RS485芯片直接與MCU的串行通訊口和一個I/O控製口連接就可以。如圖1所示：
什麽是RS485總線，RS485總線典型電路介紹

圖1、典型485通信電路圖（非隔離型）


       當然，上圖並不是完整的485通信電路圖，羞羞视频在线還需要在A線上加一個4.7K的上拉偏置電阻；在B線上加一個4.7K的下拉偏置電阻。中間的R16是匹配電阻，一般是120Ω，當然這個具體要看你傳輸用的線纜。（匹配電阻：485整個通訊係統中，為了係統的傳輸穩定性，羞羞视频在线一般會在第一個節點和最後一個節點加匹配電阻。所以羞羞视频在线一般在設計的時候，會在每個節點都設置一個可跳線的120Ω電阻，至於用還是不用，由現場人員來設定。當然，具體怎麽區分第一個節點還是最後一個節點，還得有待現場的專家們來解答嗬。）TVS羞羞视频在线一般選用6.8V的，這個羞羞视频在线會在後麵進一步的講解。

       RS-485標準定義信號閾值的上下限為±200mV。即當A-B>200mV時，總線狀態應表示為“1”；當A-B<-200mV時，總線狀態應表示為“0”。但當A-B在±200mV之間時，則總線狀態為不確定，所以羞羞视频在线會在A、B線上麵設上、下拉電阻，以盡量避免這種不確定狀態。

       RS485總線保護電路

       隔離雖然能有效的抑製高共模電壓，但總線上還會存在浪湧衝擊、電源線與485線短路、雷擊等潛在危害，所以羞羞视频在线一般會在總線端采取一定的保護措施。

       一般羞羞视频在线會在VA、VB上各串接一個4～10Ω的PTC電阻，並在VA、VB各自對地端接6、8V的TVS管，當然也可用普通電阻與穩壓二極管代替。更多的還可以加熱保險絲、防雷的管，不過並不是說這些加的越多越好，具體要看實際應用，如果這些保護太多的話，也會影響到整個係統的節點數，與通信穩定性。
